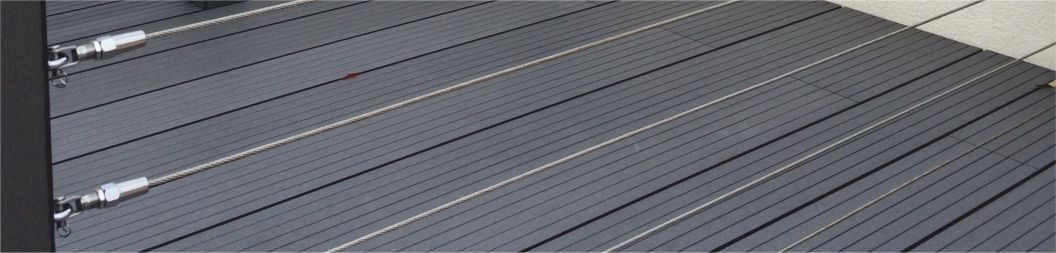

A rozsdamentes szerelhető terminálok a legpraktikusabb megoldást nyújtják, ha a sodronykötél-rendszerek kivitelezését nehéz és költséges hidraulikus présszerszámok nélkül, közvetlenül a helyszínen szeretné megvalósítani. Ezek a csúcsminőségű, AISI 316-os korrózióálló acélból készült szerelvények hagyományos kéziszerszámokkal is gyorsan és biztonságosan rögzíthetők a kötélvégekre, így ideálisak egyedi belsőépítészeti munkákhoz, dizájn korlátokhoz, zöld falakhoz és helyszíni utólagos módosításokhoz.
Kínálatunkban a kisméretű Mini (Ø 2-6 mm) és Standard változatoktól a masszívabb Maxi (Ø 12-32 mm) átmérőkig érhetők el külső- és belsőmenetes, szemes, villás, valamint csuklós konstrukciók. Fontos mérnöki figyelmeztetés, hogy a kúpos zárási technológia miatt a szerelhető terminálok körülbelül 15%-kal csökkentik a kötél névleges szakítóerejét, ezért használatuk elsődleges teherviselő tartószerkezeti célokra nem javasolt.
Annak érdekében, hogy a műszaki elvárásokhoz és a költségkerethez is tökéletesen igazodjunk, termékeinket három jól elkülöníthető kategóriába rendeztük.
Használja a fenti szűrőket a Premium, Medium vagy Eco változatok gyors áttekintéséhez!
A megfelelő szerelhető terminál kiválasztásához, a kötelek terhelhetőségi méretezéséhez és a szakszerű beépítéshez kérjük, tekintse meg szakmai útmutatónkat.
Kattintson ide az Alkalmazási alapismeretek és tervezési segédlet eléréséhez, vagy hívjon minket!
Először csúsztassa a házat a kötélre.
Ezután csúsztassa a kúpos betéteket a kötélre, biztosítva hogy köztük egyenlő hézag legyen.
Helyezze a réz nyomógyűrűt a kötél végére, ügyelve arra, hogy a nyomógyűrű és a kötél vége közötti távolság 5 mm legyen.
Csúsztassa a házat a kúpos betétre.
A terminál most összeszerelhető.
Csavarja be a fejet a házba.
Ezután húzza meg szorosan az ellenanyát egy csavarkulcs segítségével.
A BlueWave azt javasolja, hogy az összeszerelés során nem savas tömítőanyaggal zárja le a terméket, pl. Sikaflex 221.
Szerelje szét a csatlakozót és töltse fel a házat és az üreget tömítőanyaggal, majd szerelje össze a terminált.
Ismételje meg mindaddig, amíg a tömítőanyag ki nem nyomódik a végből a kötél mellett.
Eztután meg kell tisztítani a terminált.
A nyomógyűrűt és a kúpos betéteket nem szabad újra felhasználni.
Meg kell győződni róla, hogy a terminál és a kötél mérete megfelelő.
A felhasználó felelős a megfelelő kötélátmérő kiválasztásáért és a megfelelő szerelésért.
Rendszeresen ellenőrizze a terminált, hogy nincs-e sérülés koncentrált sóoldatok
vagy a szennyezett környezet hosszabb expozíciója kapcsán.
Ellenőrizze a tömítést, ha hiányos, távolítsa el az összes tömítőanyagot.
Ezután öblítse le a terminált, vízzel tisztítsa meg, és kezelje WD40 -el.
Zárja le a terminált nem savas tömítőanyaggal.
MEGJEGYZÉS Az első dinamikus terhelés után a csatlakozót ismét meg kell húzni.
A terminál a következő típusú kötelekhez lett kifejlesztve : 1x19, 7x19 és 7x7.
A szerelhető terminál használható alakított pászmás kötelekkel is.
Összeszerelést követően a kúpos zárású terminálok a kötél szakítóerejét „csökkentik” kb. 15%-kal.
